◆隔离温度变送器主要特点：
将来自现场的电阻信号或热电偶/毫伏信号转换成4-20mA信号,经隔离变送输出到控制室。该产品需独立供电,电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500VAC。
◆主要技术参数
商 标 | 型 号 |
SWP | 7081/7083系列 |
电源 | 供电电压 20～35VDC； 电源功耗 (24V供电，20mA输出时)；≤2.3W(SWP7081) |
安全区输出 | 全隔离二路4～20mA/1-5VDC 负载电阻：0～800Ω(4～20mA)；≥10KΩ(1～5V)。 |
电源保护 | 电源反向保护 |
输出精度 | 0．2%F.S |
温度漂移 | 0．01%F.S/℃ |
适用现场设备 | 二线制、三线制变送器、电流源信号。 |
外形尺寸 | 115×100×23(深×高×宽mm) ；重量约150g。 |
◆安全性能
绝缘强度 | 控制室端～现场端 ≥2500VAC；电源～控制室端 ≥500VAC |
绝缘电阻 | 控制室端～现场端 ≥100MΩ；电源～控制室端 ≥100MΩ |
◆隔离温度变送器型谱
通 道 数 | 型 号 | 危险区信号 | 安全区信号 |
一进一出 | SWP7081 | 热电偶 | 4～20mA或 1～5V输出 |
一进二出 | SWP7083 | 热电阻 | 4～20mA或 1～5V输出 |
型号规格 | 附加码 | 说明 | ||

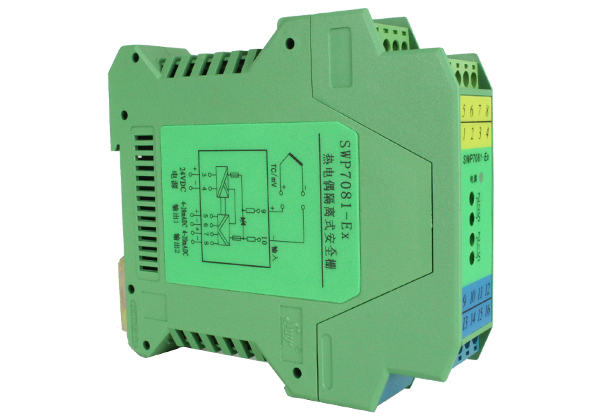

SWP7081-Ex | /□ | /□ | /□ | 热电偶隔离安全栅 |
输入类型 | /B | B(量程范围：500～1820℃) | ||
/S | S(量程范围：-50～1769℃) | |||
/K | K(量程范围：-50～1372℃) | |||
/E | E(量程范围：-50～1000℃) | |||
/T | T(量程范围：-200～320℃) | |||
/J | J(量程范围：-50～1200℃) | |||
/W | Wre(3-25) (量程范围：0～2300℃) | |||
通道1输出类型 | /I | 通道1：4～20mA输出(安全区) | ||
/V | 通道1：1～5 V 输出(安全区) | |||
通道2输出类型 | /I | 通道2：4～20mA输出(安全区) | ||
/V | 通道2：1～5 V 输出(安全区) | |||
型号规格 | 附加码 | 说明 | ||
SWP7083-Ex | /□ | /□ | /□ | 热电阻隔离安全栅 |
输入类型 | /CU50 | Cu50(量程范围：-50～150℃) | ||
/Pt100 | Pt100(量程范围：-50～850℃) | |||
/Pt100.1 | Pt100.1(量程范围：-50～320℃) | |||
通道1输出类型 | /I | 通道1：4～20mA输出(安全区) | ||
/V | 通道1：1～5 V 输出(安全区) | |||
通道2输出类型 | /I | 通道2：4～20mA输出(安全区) | ||
/V | 通道2：1～5 V 输出(安全区) | |||
